구조형 폴리에틸렌관 처음처럼, 꾸준히, 끝까지

구조형 폴리에틸렌관

구조형 폴리에틸렌관

제품의 특성

기본물성

우수한 외압강도 : 관 단면의 구조가 외부의 충격에 충분히 견딜 수 있어 내/외압에 강하고 지반의 변동 및 침하에도 파열되지 않으며 외부 압력에 대한 복원성이 좋다.

화학적 안정성 우수 : 내 약품성이 우수하여 오/페수관으로 적합하며, 또한 해조류나 박테리아 등의 세균루가 번식 되지않고 토양 주에 존재하는 부식성 물질에 의해 녹이 슬거나 부식이 되지않아 반 영구적 사용이 가능하다.

배수능력 및 유동성 우수 : 관 내면이 평활하고 매그러워 타 종관에 비해 배수 능력이 크고 유체의 흐름이 원활하여 퇴적물의 발생이 적어 관경의 축소를 방지할 수 있다.

경제성 : 무게가 가벼워 운반, 취급, 시공성이 탁월하여 매우 경제적이다.

원재료 특성
시험항목 단위 품질기준 시험조건 시험방법
용융질량흐름률(MFR) g/10min 1.60 이하 190℃ , 5kg KS M ISO 1133-1
밀도 g/㎤ 0.941 이상 23℃ KS M ISO 1183
항복인장강도 N/m㎡ 20 이상 50±10mm/min KS M ISO 1872-2
파단신장률 % 500 이상
카본블랙함량(C/B) wt.% 2.0~3.0 - ISO 6964
열안정성(OIT) 20 이상 200±0.5℃ ISO 11357-6
최소요구강도(MRS) MPa 8.0 이상 0.2℃, 50년 KS M ISO 9080
이중벽관

  • 고밀도 폴리에틸렌(HDPE)을 기계적으로 압출하여 이중벽구조로 제조하여 내외관 사이에 ‘I’자 beam이 일정한 간격으로 중심층을 형성하고 있어 외부압력과 충격에 강하도록 제조한 관.

제품의 용도

하수처리장, 하수관거, 우수간, 오수관, 위생관(쓰레기매립장), 화학공장, 축산 오/폐수관

제품의 규격

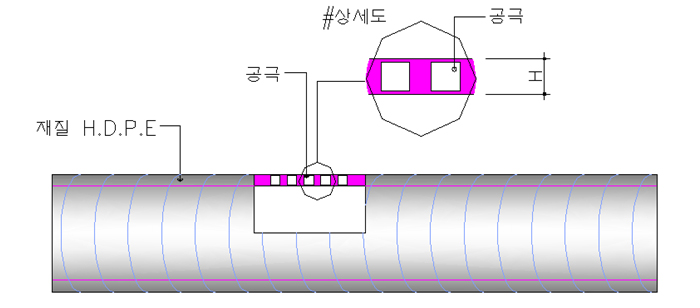

이중벽관의 단면 구조도
호칭 평균 안지름에 대한 허용차 이중벽관 길이(m)
두께
SN8 SN4 SN5 SN2
150 ± 4.5 13


4 또는 6
200 ± 5.1 14
12
300 ± 5.1 19
14
350 ± 5.1 22
15
400 ± 5.1 25
19
450 ± 5.1 29
22
500 ± 5.1 31 25
600 ± 5.1 39 31
700 ± 6.4
44
39
800 ± 6.4
50
44
900 ± 6.4
56
50
1000 ± 6.4
62
56
1200 ± 6.4
75
62
1500 ± 7.6
95
75
다중벽관

  • 고밀도 폴리에틸렌(HDPE)을 기계적으로 압출하여 프로파일 내부에 ‘+’형으로 보강한 다중벽구조로 제조하여 내외관 사이에 ‘I’ beam이 일정한 간격으로 중심층을 형성하고 있어 외부 압력과 충격에 강하도록 제조한 관.

제품의 용도

하수처리장, 하수관거, 우수간, 오수관, 위생관(쓰레기매립장), 화학공장, 축산 오/폐수관

제품의 규격

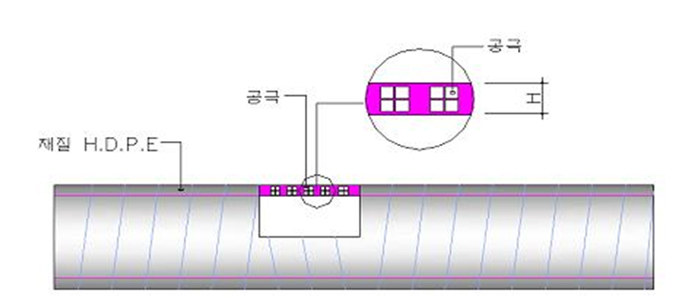

다중벽관의 단면구조도
호칭 평균 안지름에 대한 허용차 다중벽관 길이(m)
두께
SN16 SN13 SN8
150 ± 4.5 15

4 또는 6
200 ± 5.1 16

300 ± 5.1
20
350 ± 5.1
24
400 ± 5.1
30
450 ± 5.1
30
500 ± 5.1 35
600 ± 5.1 47
700 ± 6.4
50
800 ± 6.4
58
900 ± 6.4
62
1000 ± 6.4
75
1200 ± 6.4

95
1500 ± 7.6

105

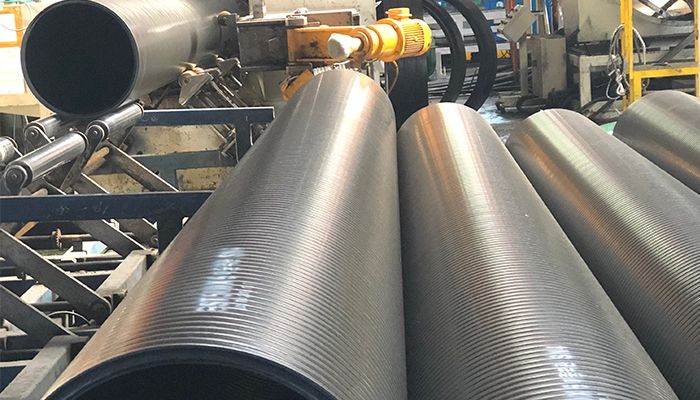

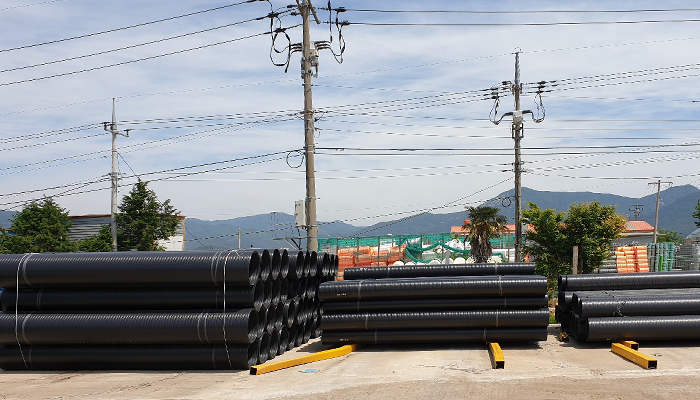

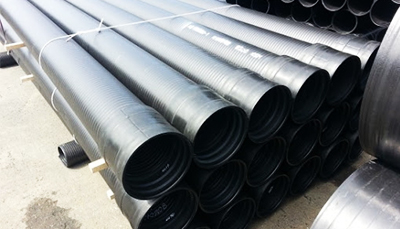

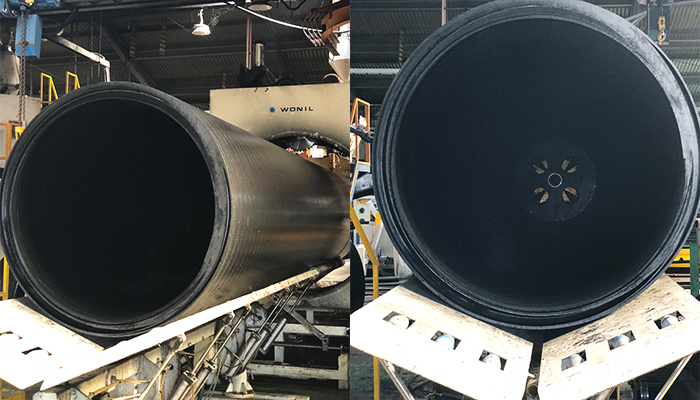

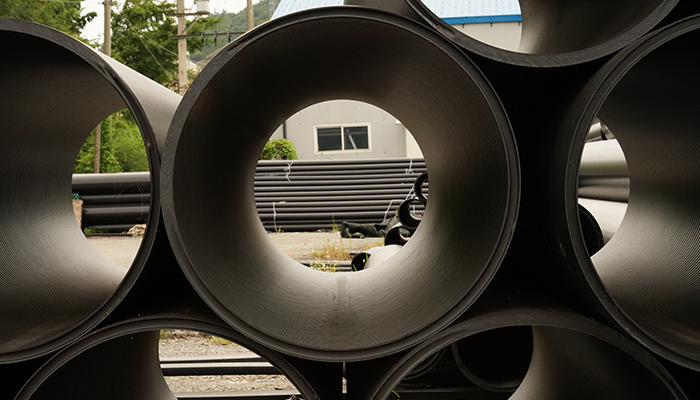

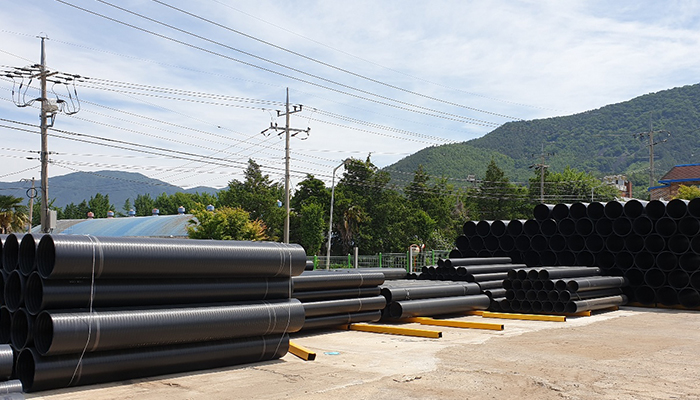

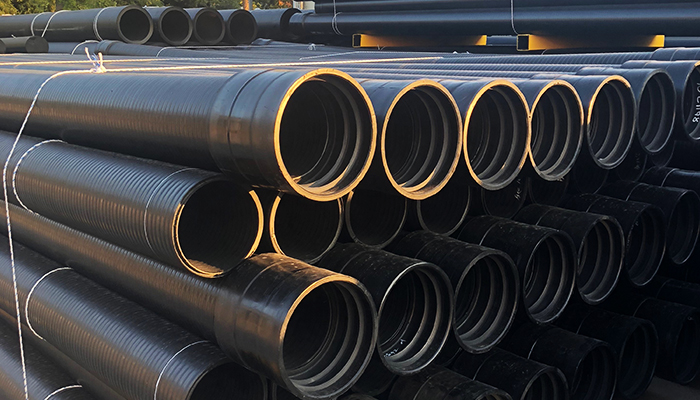

생산제품사진

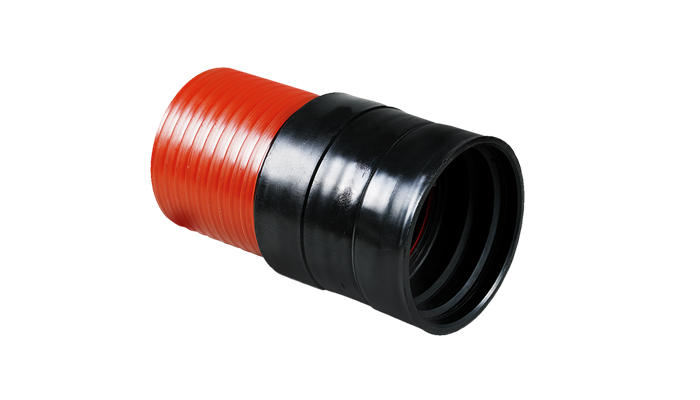

이중벽관편수식

제품의 특성

고밀도 폴리에틸렌(HDPE)을 기계적으로 압출하여 이중벽 및 다중벽구조로 제조하여 관의 말단부에 편수소켓을 일체형으로 제조한 관.

제품의 규격

관의규격 이중벽관 편수식 연결부 길이(B) 길이
평균 안지름 평균안지름 허용차 두께 연결부 평균 안지름(A)
150 ± 4.5 12.5 184 250 6m
200 ± 5.1 14 236 250 6m
250 ± 5.1 15 287 250 6m
300 ± 5.1 19 348 250 6m
400 ± 5.1 25 458 250 6m
450 ± 5.1 29 515 300 6m
500 ± 5.1 31 575 300 6m
600 ± 5.1 39 688 300 6m

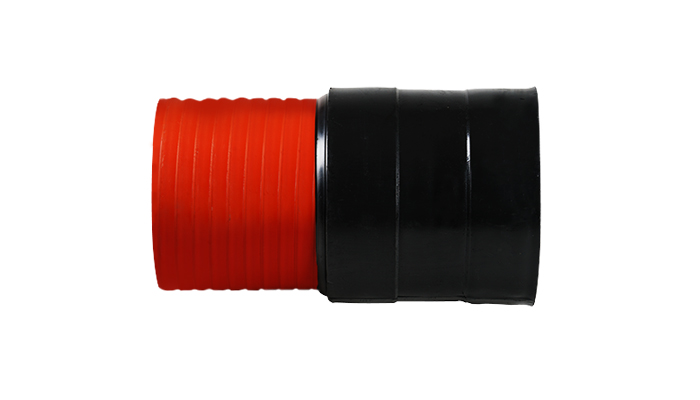

다중벽관편수식

제품의 특성

고밀도 폴리에틸렌(HDPE)을 기계적으로 압출하여 이중벽 및 다중벽구조로 제조하여 관의 말단부에 편수소켓을 일체형으로 제조한 관.

제품의 규격

관의규격 다중벽관 편수식 연결부 길이(B) 길이
평균 안지름 평균안지름 허용차 두께 연결부 평균 안지름(B)
150 ± 5.1 15 190 250 6m
200 ± 5.1 16 242 250 6m
250 ± 5.1 17 294 250 6m
300 ± 5.1 20 350 250 6m
400 ± 5.1 30 465 250 6m
450 ± 5.1 30 518 300 6m
500 ± 5.1 35 580 300 6m
600 ± 5.1 47 702 300 6m

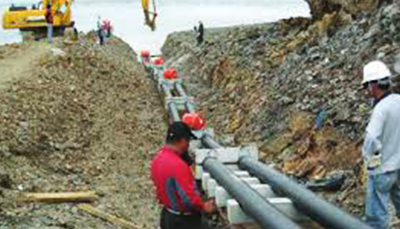

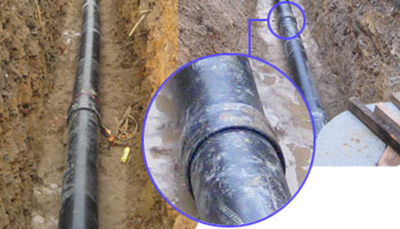

현장시공 사례
